Transmisor de Velocidad de Aire tipo lápiz Dwyer AVPT

Modelos 3% y 5%, protocolos de comunicación BACnet opcionales

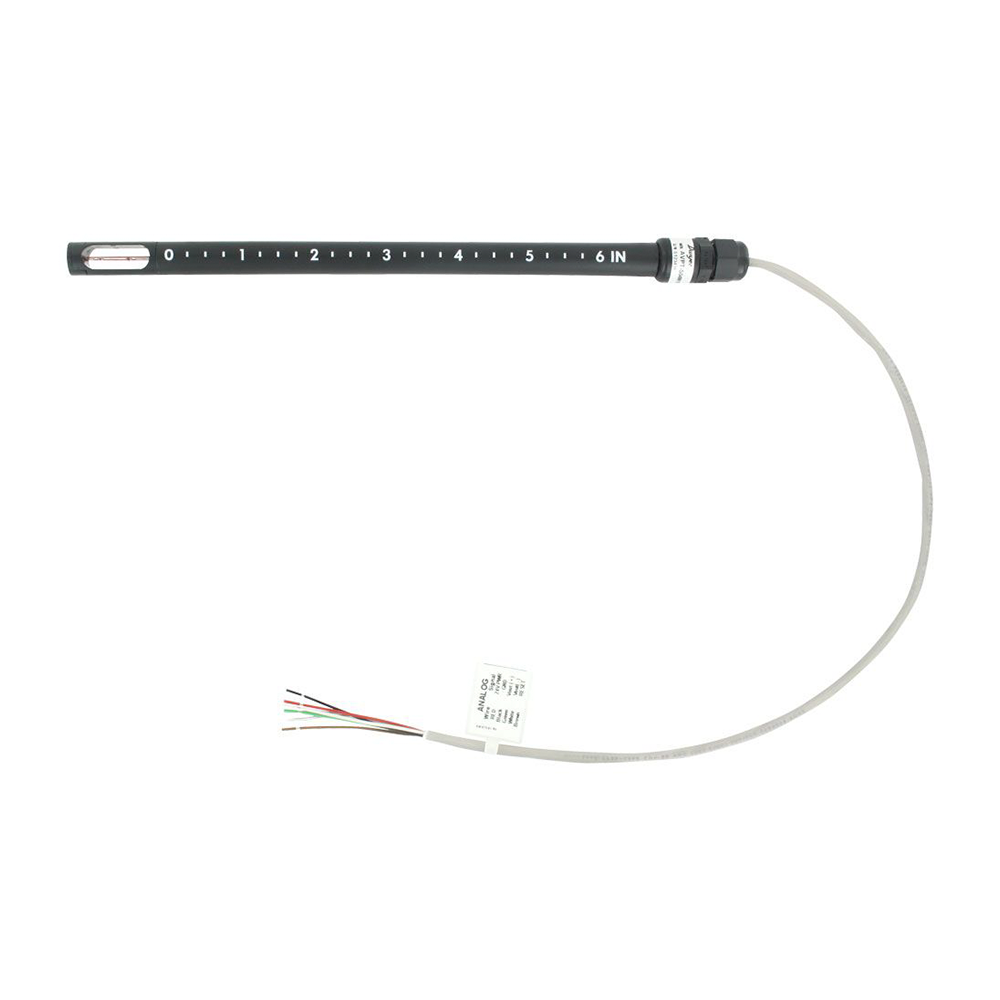

Transmisor de Velocidad de Aire tipo lápiz Dwyer AVPT - Imagen 2

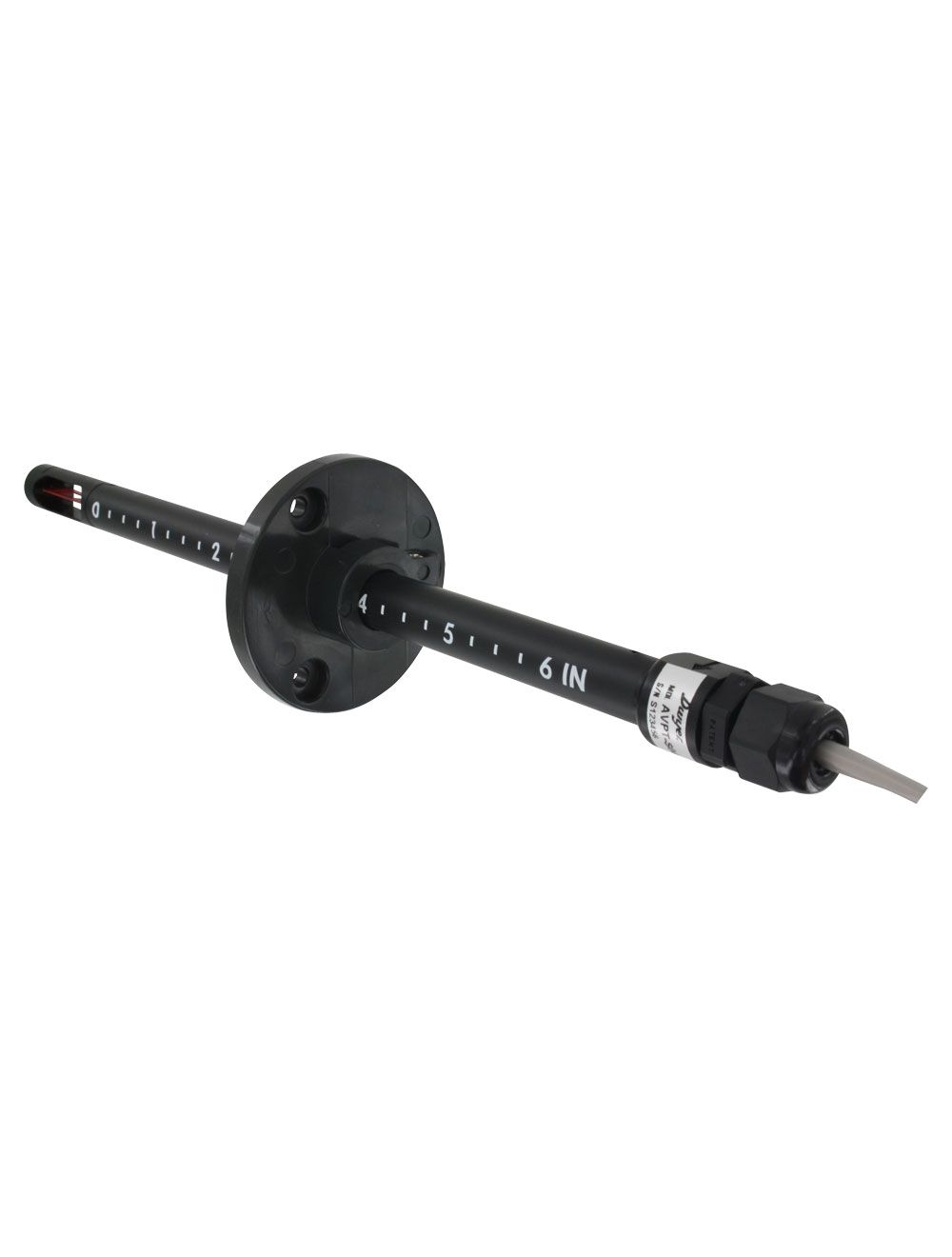

El transmisor de velocidad del aire tipo lápiz de la serie AVPT utiliza tecnología de anemómetro térmico para proporcionar mediciones de velocidad del aire estables y de alta precisión en unidades imperiales y métricas. La serie AVPT se puede configurar con una salida de voltaje o comunicación BACnet MS/TP para proporcionar entradas universales a una variedad de equipos de monitoreo. Los modelos están disponibles con longitudes de cable fijas de 20 o 78 pulgadas con cables sueltos o un conector M12 de 5 pines en un cable de 24 pulgadas. Las sondas están disponibles en longitudes de 6 o 12 pulgadas. Una brida de montaje incluida con el producto brinda la capacidad de variar la profundidad de inserción. Los modelos están disponibles con una precisión del 3 % o 5 % para adaptarse a una variedad de aplicaciones, mientras que el protocolo de comunicación BACnet MS/TP opcional permite que las unidades se conecten en cadena para brindar acceso a todas las mediciones de velocidad y temperatura.

Características

Los elementos sensores han sido recubiertos con un revestimiento protector diseñado para garantizar durabilidad y longevidad.
Longitudes variables para una fácil instalación.
Funcionalidad a temperaturas bajo cero

Detalles del Transmisor de Velocidad de Aire

Servicio: Aire limpio.
Rangos: 1000, 2000, 3000 o 4000 FPM (5, 10, 15 o 20 m/s); según modelo.
Exactitud: Estándar: ±(5 % de lectura +40 FPM); Alta precisión: ±(3 % de lectura +40 FPM); Modelo específico.
Requisitos de energía: 24 V CA/V CC ±20%.
Consumo actual: Voltaje de entrada: 500 V.
Salidas:Analógico: 0-10 V (0-5 V configurable).
Sistema de gestión de red/transmisión Bacnet: Seleccionable en el momento del pedido.
Velocidad en baudios admitida: 9600, 19200, 38400, 57600, 76800 y 115200.
Resistencia de carga de salida de voltaje: Mínimo 10 kΩ (salida de 10 V con alimentación de CA); mínimo 1 kΩ en todas las demás condiciones.
Conexión eléctrica:Cable: Cable clasificado plenum con conductores de 22 AWG.
Látigo de cable de 5 conductores: 20″ (0,5 m) o 78″ (2 m).
M-12 de 5 pines: 24″ (0,6 m); específico del modelo.
Tiempo de respuesta (90%): 4 s, típico.
Límites de temperatura operativa: -4 a 140 °F (-20 a 60 °C).
Límites de temperatura de almacenamiento: -40 a 140 °F (-40 a 60 °C).
Longitud de la sonda: 6″ o 12″; según modelo.
Clasificación de la carcasa: Normativa NEMA3.
Orientación de montaje: La dirección del flujo debe ser paralela a la punta del sensor; consulte la sección Instalación para obtener más detalles.
Peso: 1,4 oz (40 g); basado en una conexión M12 con una longitud de sonda de 12″.
Cumplimiento: Clasificación CE, RCM, BTL, UL plenum (probado por UL).
